ТГц лучеделители
Мы предлагаем ТГц лучеделители двух типов:

  • однопроходные лучеделители. Они используются в оптических схемах, где излучение проходит через делитель один раз;



single-pass beam splitter

  • многопроходные лучеделители для интерферометров. Такой делитель предназначен для многократного прохождения луча.



multi_pass_beam_splitter

Материал для ТГц лучеделителей - высокоомный кремний, полученный методом зонной плавки (HRFZ-Si).  Такие лучеделители обеспечивают соотношение пропускание/отражение ~ 54/46 (%) в широком диапазоне длин волн.
Спектры пропускания и отражения приведены ниже.

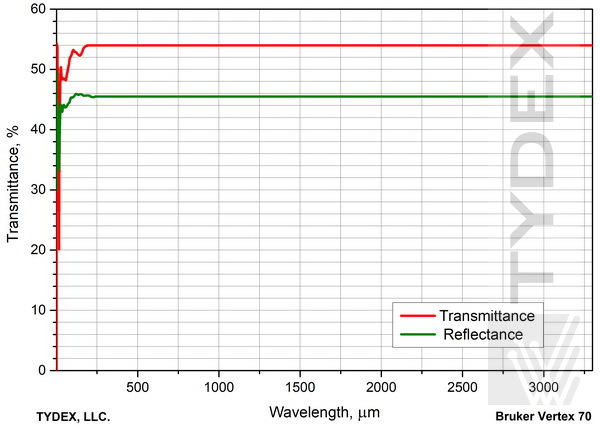

Пропускание и отражение высокомного кремния.


Рис. 1. Пропускание и отражение высокомного кремния (толщина образца 5 мм).


1. Однопроходный ТГц лучеделитель


Спецификация однопроходного ТГц лучеделителя аналогична спецификации окна из высокоомного кремния. Фактически плоско-параллельное окно из HRFZ-Si является обычным лучеделителем.

Обычная спецификация:

Материал HRFZ-Si
Тип плоско-параллельное окно
Диаметр, мм до 150
Допуск на диаметр, мм +0.0 /-0.1
Допуск на толщину, мм  +/0.1
Чистая апертура, % >=90
Параллелизм, угл. мин 3
Качество поверхности (двухсторонняя полировка), scr/dig 60/40
Точность поверхности, мм +/-0.01 отклонение от идеальной плоскости


На складе всегда в наличии готовые лучеделители различных размеров, которые поставляются в течение одной недели.
Возможно изготовление лучеделителей по спецификации заказчика.
Для получения котировки заполните, пожалуйста,  Форму запроса

2. Многопроходный ТГц лучеделитель

В отличие от однопроходного лучеделителя многопроходный лучеделитель должен быть изготовлен с очень высокой точностью.

Общая спецификация:

Материал HRFZ-Si
Тип плоско-параллельное окно
Диаметр, мм до 150
Допуск на диаметр, мм +0.0 /-0.1
Допуск на толщину, мм  +/-0.01
Чистая аппертура, % >=90
Параллелизм, угл. сек. 5
Качество поверхности (двухсторонняя полировка), scr/dig 60/40
Точность поверхности, λ@633 нм 1

Многопроходные ТГц лучеделители следующих размеров поставляются со склада:

Диаметр Толщина
мм мм
1 40x30 3.5
2 50.8 3.5

Проверить их наличие можно на Складе оптики.
Возможно изготовление ТГц лучеделителей по спецификации заказчика.
Для получения котировки заполните  Форму запроса.
