Голографические нотч и супер-нотч фильтры

Скачать статью "Голографические нотч и супер-нотч фильтры" (PDF, 187 KB)
Голографические нотч-фильтры (ГНФ) представляют собой уникальные объемные голограммы, обеспечивающие сильное подавление лазерного излучения в очень узкой полосе частот. Они идеально подходят для лазерной спектроскопии рамановского рассеяния, позволяя регистрировать стоксовые и анти-стоксовые линии с точностью до нескольких десятков волновых чисел от лазерной длины волны.

Голографические нотч и супер-нотч фильтры


ГНФ изготавливаются методом создания интерференционной картины, получаемой с помощью лазерного луча, в слое дихромата желатина, помещенного между двумя стеклянными пластинами. Они имеют неоспоримые преимущества перед узкополосными интерференционными фильтрами, изготавливаемыми с помощью вакуумного напыления нескольких тонких диэлектрических слоев с различными показателями преломления. Во-первых, ГНФ обеспечивают подавление излучения в более узкой полосе частот, не вырезая полезную часть спектра вблизи лазерной линии. Во-вторых, у них отсутствует вторичное отражение излучения, которое характерно для диэлектрических интерференционных фильтров.

Мы производим различные виды ГНФ с превосходными оптическими характеристиками. В зависимости от параметров их можно разделить на 4 типа (см. таблицу).

Табл. 1 Типы ГНФ.

  НОТЧ -4 НОТЧ -6 СУПЕР
НОТЧ -4
СУПЕР
НОТЧ -6
Коэффициент подавления лазерного излучения:
оптическая плотность OD, усредненная по всей апертуре

> 4.0

 > 6.0

> 4.0

> 6.0

Спектральная ширина
полосы подавления:

в волновых числах между точками 50% пропускания, см-1


< 500

< 350
Спектральная ширина крыльев (стоксовская ветвь):
в волновых числах между точками с OD 0.3 и 4.0, см-1

< 250

< 120

Рабочий спектральный диапазон, нм

400-1200 450-1200 450-1200
Стандартные длины
волн, нм
441.6, 457.9, 476.7, 488.0, 514.5, 532.0, 568.2, 632.8, 647.1, 752.5, 785.0, 1064.0  488.0, 514.5, 532.0, 568.2, 632.8, 647.1, 752.5, 785.0, 1064.0
Лучевая прочность:
- непрерывный режим, Вт/см2
- импульсный режим ( t =10 нс), Дж/см2

10
0.5
Чистая апертура фильтра:
- стандартная апертура, мм
- максимальная апертура, мм

25.4
70
Стабильность к условиям эксплуатации:
гарантированная стойкость, лет
рабочий диапазон температур, оC от -50 до +50
стабильность к атмосферной влажности при 35оC, % 98
допустимый термический удар, оC ± 60
Материал подложки оптическое стекло или плавленый кварц


Типичный спектр пропускания Супер Нотч-6 фильтра на 532 нм


Типичный спектр пропускания Нотч-4 фильтра на 633 нм

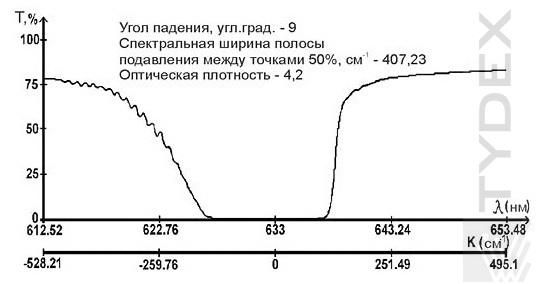

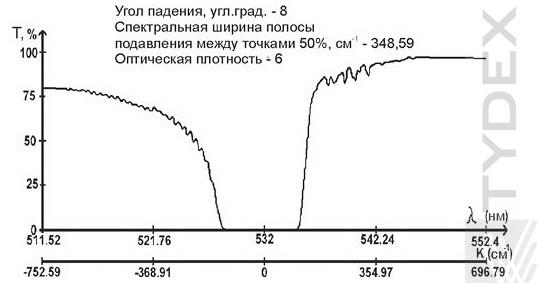

Рис. 1 и Рис. 2 Типичные спектры пропускания Нотч-4 фильтра на 633 нм и Супер Нотч-6 фильтра на 532 нм.
