Оптика для детекторов и сенсоров

Скачать статью "Оптика для детекторов и сенсоров" (PDF, 536 KB)

Сенсоры и системы на их базе нашли широкое применение во всех областях человеческой деятельности. Оптические ИК-сенсоры и детекторы занимают отельную нишу, поскольку позволяют контролировать процессы, происходящие в очень широком температурном диапазоне, в том числе и ниже 0ºС, делать это дистанционно и бесконтактно.
Закон смещения Вина устанавливает связь между длиной волны и температурой
где T - температура в кельвинах, а λmax - длина волны с максимальной интенсивностью в метрах.
Так, если считать в первом приближении, что кожа человека близка по свойствам к абсолютно чёрному телу, то максимум спектра излучения при температуре 36 °C (309 К) лежит на длине волны 9400 нм. Этим и обусловлен интерес к диапазону 7-14 мкм, который называют вторым окном прозрачности атмосферы.
Для измерения температуры и мониторинга сильно нагретых сред используется диапазон 3-5 мкм (первое окно прозрачности атмосферы).
То уникальное свойство, что практически все органические и неорганические вещества, так или иначе, поглощают в диапазоне 2-15 мкм, послужило основой для создания большого многообразия ИК сенсоров и детекторов.
Тидекс предлагает самую разнообразную пассивную оптику для этих приложений.

В этом разделе приведены примеры, демонстрирующие широкий диапазон предлагаемых продуктов:
1. Кремниевые менисковые линзы для ИК - детекторов (пирометров)
2. Германиевые защитные окна для тепловизров, работающих в диапазоне 8-12 мкм
3. Германиевые защитные менисковые линзы для тепловизоров, работающих в диапазоне 8-10 мкм
4. Защитные колпаки для пиранометров
5. FZ-Si фильтры для пиргеометров
6. Сапфировые окна для глубоководных сенсоров
7. Линза-пуля из кремния для иммерсионных ИК свето- и фотодиодов
8. CaF2 линзы для широкополосных ИК сенсоров
9. ZnSe линзы для СО(длина волны 10,6 мкм) лазера
10. ZnSe лучеделители
11. ZnSe окна для ИК-детекторов
12. Тефлоновый ИК поляризатор


1) Кремниевые менисковые линзы для ИК - детекторов (пирометров)
Применение: производство бетона, стали, стекла и других материалов.

Кремниевые менисковые линзы для ИК - детекторов (пирометров)


Спецификация:

Материал Кремний
Тип элемента менисковая линза, плоско-выпуклая линза
Диаметр, мм 29 (+0/-0.2)
Центральная толщина, мм 4 (+/-0.2)
Допуск на фокальную длину, %             +/-2
Качество полировки, scr/dig 60/40
Точность покрытия, кольца Ньютона N<=5, deltaN<=1 @633 нм
Просветляющее покрытие (BBAR/BBAR) 3-5 мкм См. кривую пропускания

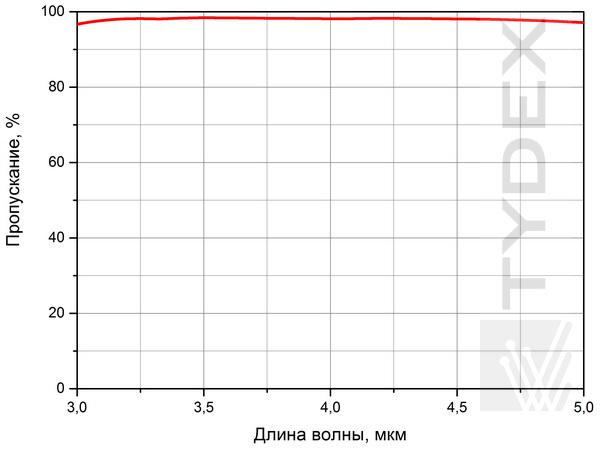

Спектр пропускания кремниевой менисковой линзы для ИК - детекторов (пирометров) Рис. 1. Спектр пропускания кремниевой менисковой линзы для ИК - детекторов (пирометров).

2) Германиевые защитные окна для тепловизров, работающих в диапазоне 8-12 мкм
Применение: дистанционный мониторинг, в том числе с вертолета, судна и прочее, лесных пожаров и решения других задач.

Германиевые защитные окна для тепловизров, работающих в диапазоне 8-12 мкм


Спецификация:

Материал Германий
Тип элемента плоскопараллельное окно
Диаметр, мм 120 (+0/-0.2)
Толщина, мм 4 (+/-0.2)
Качество полировки, scr/dig 60/40
Точность поверхности, кольца Ньютона N<=5, delta N<=1 @633 нм
Просветляющее покрытие (DLC/BBAR) 8-12 мкм См. кривую пропускания

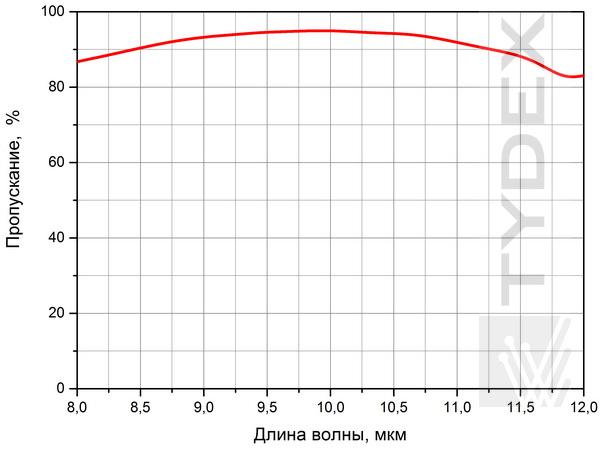

Спектр пропускания германиевого защитного окна для тепловизров, работающих в диапазоне 8-12 мкмРис. 2. Спектр пропускания германиевого защитного окна для тепловизров,
работающих в диапазоне 8-12 мкм.

3) Германиевые защитные менисковые линзы для тепловизоров, работающих в диапазоне 8-10 мкм
Применение: система морского и наземного базирования для панорамного наблюдения за движущимися объектами. Сенсорная головка непрерывно вращается со скоростью 1оборот/сек. для обеспечения покрытия на 360град. по азимуту.

Германиевые защитные менисковые линзы для тепловизоров, работающих в диапазоне 8-10 мкм


Спецификация:

Материал Германий
Тип элемента менисковая линза
Диаметр, мм 105 (+0/-0.2)
Центральная толщина, мм 8 (+/-0.2)
Допуск на фокальную длину, % +/-2
Качество полировки, scr/dig 60/40
Точность поверхности, кольца Ньютона N<=5, delta N<=1 @633 нм
Просветляющее покрытие (DLC/BBAR) на 8-10 мкм См. кривую пропускания

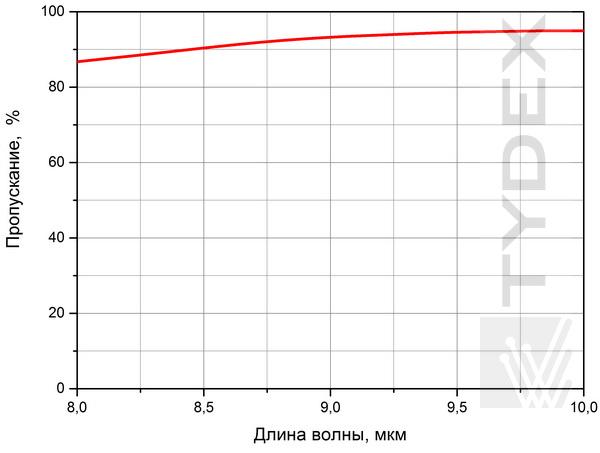

Спектр пропускания германиевой защитной менисковой линзы для тепловизоров, работающих в диапазоне 8-10 мкмРис. 3. Спектр пропускания германиевой защитной менисковой линзы для тепловизоров, работающих в диапазоне 8-10 мкм.

4) Защитные колпаки для пиранометров
Применение: метеорология, климатология, мониторинг окружающей среды открытых периметров и плодохранилищ.

Защитные колпаки для пиранометров


Спецификация:

 Материал Стекло, кварц
Тип элемента Колпак (обтекатель)
Диаметр, мм 32 (+0/-0.2)
Центральная толщина, мм 3.7 (+/-0.2)
Качество полировки, scr/dig 80/50

5) FZ-Si фильтры для пиргеометров
Применение: измерение эффективного излучения земной поверхности в широком диапазоне длин (4.5-45 мкм).

FZ-Si фильтры для пиранометров


Спецификация:

Материал Кремний зонной очистки
Тип элемента плоскопараллельное окно, менисковые линза
Диаметр, мм 31.8  (+0/-0.2)
Толщина, мм 1 (+/-0.1)
Качество полировки, scr/dig 40/20
Рабочий диапазон температур -40 C ...+80 C
Влажность повышенная, вплоть до 90-95%
Фильтрующее (DLC/solar blind) покрытие См. кривые пропускания

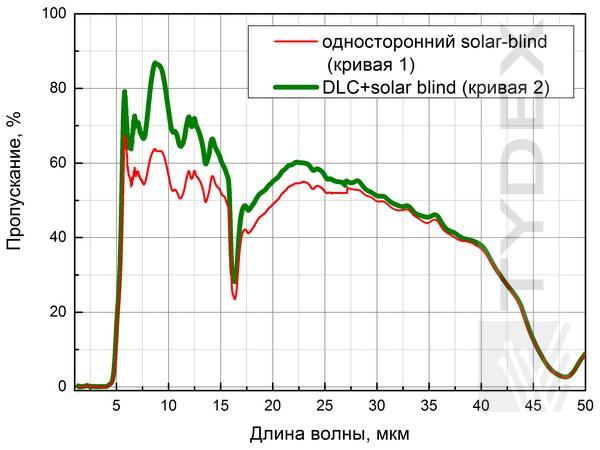

Спектр пропускания FZ-Si фильтра для пиргеометровРис. 5. Спектр пропускания FZ-Si фильтра для пиргеометров.

6) Сапфировые окна для глубоководных сенсоров
Применение: используются в батискафах для мониторинга континентального шельфа, поверхностей морских судов ниже ватерлинии и т.п.

Сапфировые окна для глубоководных сенсоров


Спецификация:

Материал сапфир
Тип элемента плоскопараллельное окно
Диаметр, мм 77 (+0/-0.2)
Толщина, мм 6.0 (+/-0.2)
Качество полировки, scr/dig 60/40
Точность поверхности, кольца Ньютона N<=5, delta  N<=1 @633 нм

 7) Линза-пуля из кремния для иммерсионных ИК свето- и фотодиодов

Применение: излучатели и приемники света ИК диапазона

Линза-пуля из кремния для иммерсионных ИК свето- и фотодиодов


Спецификация:

Материал Кремний
Тип элемента Линза-пуля
Диаметр, мм 3.5 (+0/-0.4)
Толщина, мм 3.21 (+/-0.05)
Качество полировки, scr/dig 60/40
Точность поверхности, кольца Ньютона N<=5, delta  N<=1 @633 нм
Просветляющее покрытие (одностороннее BBAR) на 3-5 мкм См. кривую пропускания

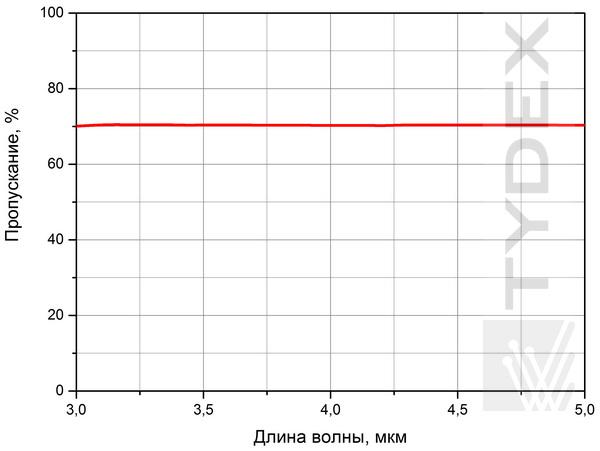

Спектр пропускания линзы-пули из кремния для иммерсионных ИК свето- и фотодиодовРис. 7. Спектр пропускания линзы-пули из кремния для иммерсионных ИК свето- и фотодиодов.

8) CaF2 линзы для широкополосных ИК сенсоров

Применение: мониторинг окружающей среды.

CaF2 линзы для широкополосных ИК сенсоров


Спецификация:

Материал CaF2
Тип элемента двояковыпуклая
Диаметр, мм 11 (+0/-0.1)
Центральная толщина, мм 5.3 (+/-0.2)
Фокальная длина @4.25мкм, мм 12.5
Качество полировки, scr/dig 80/50
Точность поверхности,  кольца Ньютона N<=2, delta  N<=1 @633 нм

9) ZnSe линзы для СО2 (длина волны 10,6 мкм) лазера
Применение: лазерная промышленность, CO2- и CO-детекторы, медицина.

ZnSe линзы для СО2 (длина волны 10,6 мкм) лазера


Спецификация:

Материал CVD-ZnSe
Тип элемента плоско-выпуклая линза
Диаметр, мм 12.7 (+0/-0.2)
Центральная толщина, мм 2.0  (+/-0.2)
Допуск на фокальную длину, % +/-2
Качество полировки, scr/dig 40/20
Точность поверхности, кольца Ньютона N<=1, delta N<=0.5 @633 нм
Просветляющее покрытие (AR/AR) на 10.6 мкм См. кривую пропускания

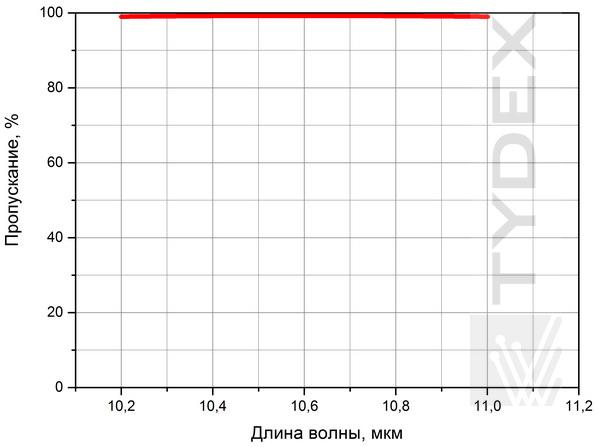

Спектр пропускания ZnSe линзы для СО2 (длина волны 10,6 мкм) лазераРис. 9. Спектр пропускания ZnSe линзы для СО2 (длина волны 10,6 мкм) лазера.

10) ZnSe лучеделители
Применение: мониторинг окружающего воздуха, азот-фиксация, плодохранилища, микология, медицина.

ZnSe лучеделители


Спецификация:

Материал CVD-ZnSe
Тип элемента плоскопараллельное окно
Диаметр, мм 25 (+0/-0.2)
Толщина, мм 4 (+/-0.2)
Качество полировки, scr/dig 40/20
Точность покрытия,  кольца Ньютона N<=5, delta  N<=1 @633 нм
Делительное покрытие: См. кривую пропускания
 -S1: AR @10.3 мкм
 -S2: R=90%+/-5% @10.3мкм

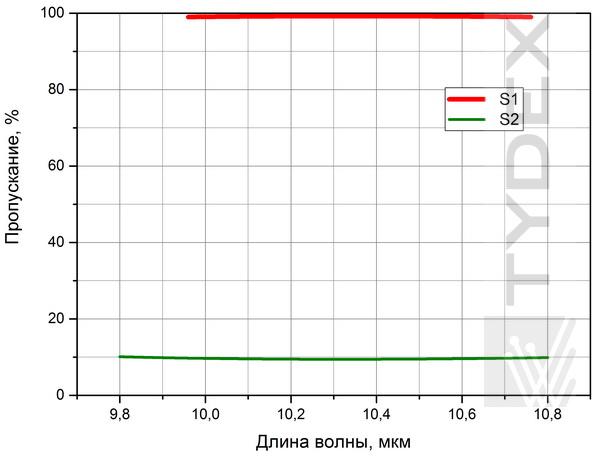

Спектр пропускания  ZnSe лучеделителяРис. 10. Спектр пропускания  ZnSe лучеделителя.

11) ZnSe окна для ИК-детекторов
Применение: мониторинг окружающего воздуха, азот-фиксация, плодохранилища, микология, медицина.

ZnSe окна для ИК-детекторов


Спецификация:

Материал CVD-ZnSe
Тип элемента плоскопараллельное окно
Диаметр, мм 12.7 (+0/-0.2)
Толщина, мм 3.0  (+/-0.2)
Качество полировки, scr/dig 60/40
Точность поверхности,  кольца Ньютона N<=1, deltaN<=0.5 @633 нм
Просветляющее покрытие (AR/AR) на 4,5 мкм См. кривую пропускания

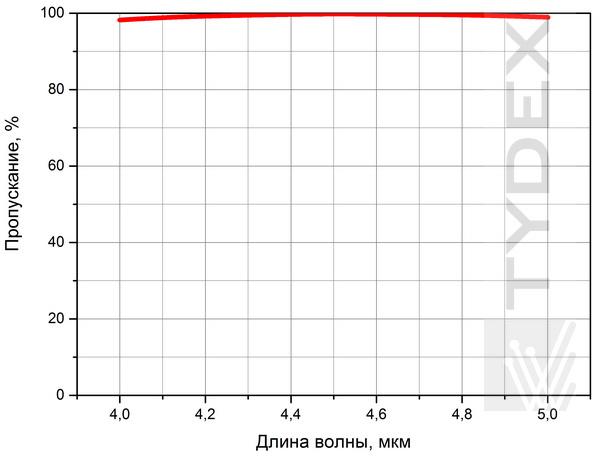

Спектр пропускания ZnSe окна для ИК-детекторов
Рис. 11. Спектр пропускания ZnSe окна для ИК-детекторов.

12) Тефлоновый ИК поляризатор
Применение: детекторы утечек метана.

Тефлоновый ИК поляризатор

Спецификация:

Материал Тефлон
Тип элемента плоскопараллельное окно (фольга в мембране)
Диаметр, мм 12.7 (+0/-0.2)
Кривые пропускания См. раздел ИК поляризаторы

Список изделий по этой теме постоянно пополняется, и мы готовы к рассмотрению новых запросов наших потребителей.

Дополнительная информация доступна по ссылке защитная фронтальная оптика для спец. применений.

Для получения котировки заполните, пожалуйста, форму запроса с указанием интересующих Вас элементов.
