Зеркала для Nd:YAG лазеров Мы изготавливаем зеркала для использования в отражателях разных типов, включая «глухие» и частично-отражающие выходные резонаторные лазерные зеркала, дихроичные зеркала (включая «горячие» и «холодные»), зеркала систем доставки излучения. Предлагаемые зеркала могут иметь различную форму: круглую, квадратную, прямоугольную, эллиптическую, а также быть изготовленными по специальному дизайну.



Основная спецификация:

Материал КУ-1, К8
Местная ошибка на 633 нм λ/10
Чистота поверхности 3 класс оптической чистоты
Световой диаметр более 85% диаметра (габарита линзы)
Допуск на диаметр (габариты) +0/-0.25 мм
Допуск на толщину: +/-0.25 мм
Разнотолщинность по краю <=0.05 мм
Покрытие диэлектрическое, металло-диэлектрическое, металлическое
Порог повреждения 2-5 Дж/см2 в зависимости от типа покрытия


Изменения спецификации возможны по запросу.


Диаметр, мм Толщина, мм
1 12.7 3.175
2 12.7 6.35
3 19.05 9.525
4 25.4 6.35
5 25.4 9.525
6 38.1 6.35
7 38.1 9.525

Ниже приведены типичные кривые отражения изготавливаемых зеркал:

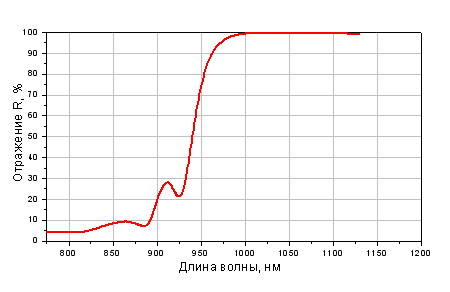

«Горячее» зеркало из стекла K8, R=95.0%(+/-4)%@970-1100 нм, T>= 90%@808 нм

Рис. 1 «Горячее» зеркало из стекла K8, R=95.0%(+/-4)%@970-1100 нм, T>= 90%@808 нм.

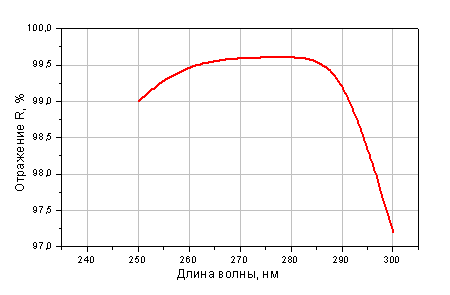

Зеркало из плавленого кварца КУ-1, R>=99.5%@266 нм, AOI=45°, S-поляризация

Рис. 2 Зеркало из плавленого кварца КУ-1, R>=99.5%@266 нм, AOI=45°, S-поляризация.

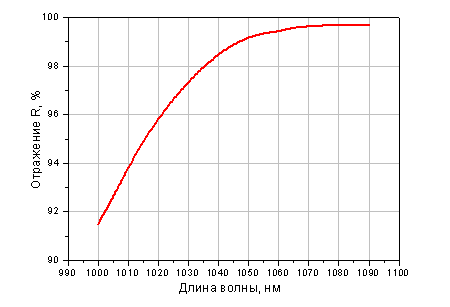

Резонаторное зеркало из стекла K8, R>=99.5%@1064 нм

Рис. 3 Резонаторное зеркало из стекла K8, R>=99.5%@1064 нм.

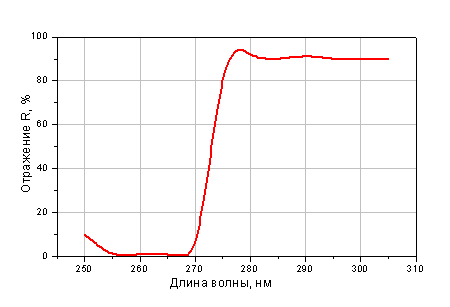

Дихроичное зеркало из стекла K8,  AR (R<=0.5%)@266 нм, R>=90%@280-308 нм, T>= 90%@266 нм, AOI=0°

Рис. 4 Дихроичное зеркало из стекла K8,  AR (R<=0.5%)@266 нм, R>=90%@280-308 нм, T>= 90%@266 нм, AOI=0°.
