Помимо широкого использования в коллиматорах, увеличителях, радиометрах, оптических приемопередатчиках и конденсорах, линзы являются неотъемлемым элементом установок на базе Nd:YAG лазеров для сварки, резки, сверления и маркирования материалов.
ООО «Тидекс» предлагает плосковыпуклые, плосковогнутые, двояковыпуклые, двояковогнутые, менисковые и цилиндрические линзы, а также линзы, изготовленные по специальному дизайну.
Основная спецификация:
Материал |
КУ-1, К8 |
Местная ошибка на 633 нм |
λ/10 |
Чистота поверхности |
3 класс оптической чистоты |
Световой диаметр |
более 85% диаметра (габарита линзы) |
Допуск на диаметр (габариты) |
+0/-0.25 мм |
Допуск на толщину: |
+/-0.25 мм |
Разнотолщинность по краю |
<=0.05 мм |
Допуск на фокальную длину (ФД) |
+/-2% |
Просветляющее покрытие |
диэлектрическое, R<=0.25% на поверхность (R<=0.1% по запросу) |
Порог повреждения |
2-5 Дж/см2 в зависимости от типа покрытия |
|
Изменения спецификации возможны по запросу.
№ |
Диаметр, мм
|
Фокальная длина, мм
|
Толщина по центру, мм
|
1 |
4 |
6 |
2.1 |
2 |
5 |
10 |
3.9 |
3 |
10 |
25 |
4 |
4 |
12.7 |
50 |
2 |
5 |
25.4 |
50 |
5.3 |
6 |
25.4 |
100 |
4 |
7 |
38.1 |
100 |
6 |
|
Ниже приведены типичные кривые отражения изготавливаемых окон.

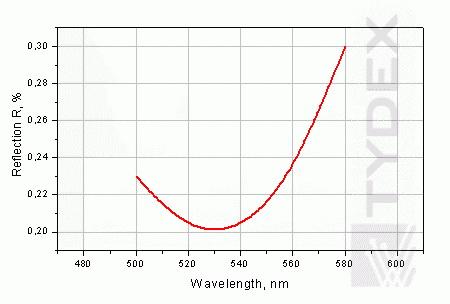

Рис. 1 Плосковыпуклая линза из плавленого кварца КУ-1, AR/AR (R<=0.25%)@532 нм.

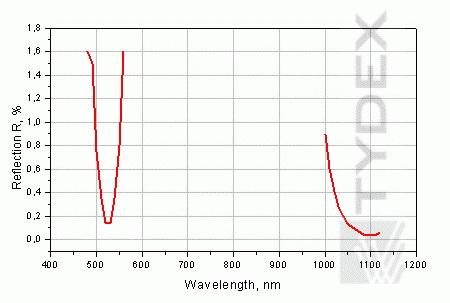

Рис. 2 Плосковыпуклая линза из плавленого кварца КУ-1, AR/AR (R<=0.25%)@532 нм & 1064 нм.
