Фильтрующие (solar-blind) покрытия

Скачать статью "Покрытия" (PDF, 215 KB)


Как сплав достижений и разработок покрытий разного типа ЗАО «Тидекс» предлагает покрытие, позволяющее эффективно пропускать ИК-излучение в широком и заданном диапазоне длин волн с одновременным подавление его коротковолновой части, т.к. называемое solar-blind покрытие.

Границей перехода от подавления к пропусканию (длина волны отсечки) можно управлять и задавать ее с достаточной для применения точностью.

Предлагаемое покрытие реализуется на подложках из Si специальной марки, что позволяет иметь минимальное количество пиков поглощения в рабочем диапазоне.

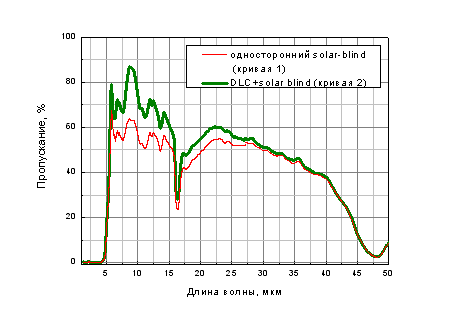

В зависимости от задач Тидекс предлагает фильтры либо с односторонним solar-blind покрытием (кривая 1), либо с нанесенным на внешнюю поверхность алмазоподобным (DLC) покрытием (кривая 2).

 Solar-blind Coating

Спецификация

Система покрытия
Диапазон
6-15 мкм
Диапазон
18-40 мкм
DLC+Si+solar blind T среднее>=70%
T пик=85-90%
T мин=60%
T среднее>=50%
T пик=55-60%
T мин=35-40%
Si +solar blind
(без DLC)
T среднее>=55%
T пик=60-70%
T мин=50%
T среднее>=45%
T пик=50-55%
T мин=35-40%
Дополнительная спецификация для обеих систем покрытия
Рабочий диапазон температур
-40 C ...+80 C
Влажность
повышенная, вплоть до 90-95%
Т<отсечки> (задается заказчиком)
4.5 +/- 0.3мкм
Т в диапазоне до Т <отсечки>
<=0.4% (для диапазона 1-4.5мкм)
Диапазон "прозрачности" покрытия,
в котором Т>=20%
 45 мкм



Подобные фильтрующие покрытия широко используются в пиргеометрах - приборах для измерения эффективного излучения земной поверхности.

В составе пиргеометра поставляемые нами элементы прошли успешное тестирование в физико-метеорологической обсерватории в Давосе (Швейцария).
