ИК защитные окна для беспилотных летательных аппаратов (БПЛА)

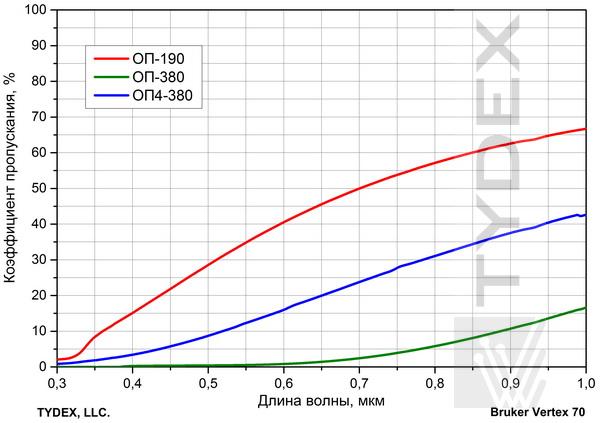

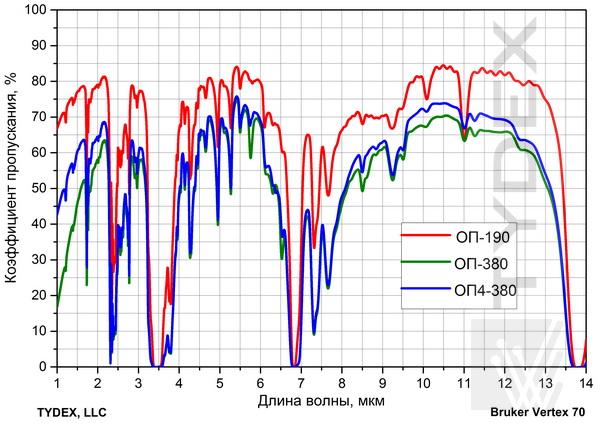

Мы предлагаем ряд тонких полимерных плёнок, которые обладают достаточно высоким уровнем пропускания во втором атмосферном окне прозрачности 8-13 микрометров (см. рис. 1), для целей, в достижении которых использование традиционных кристаллических ИК материалов, таких как германий, кремний, селенид и сульфид цинка, экономически и/или технически не оптимально. Прозрачность плёнок в районе первого атмосферного окна также достаточно высока, но перекрывает его лишь частично и сдвинута в длинноволновую часть спектра от 4 до 6.5 микрометров. Уровень прозрачности этих плёнок в видимой части спектра составляет от нескольких до пятидесяти процентов в зависимости от типа (см. рис. 2).

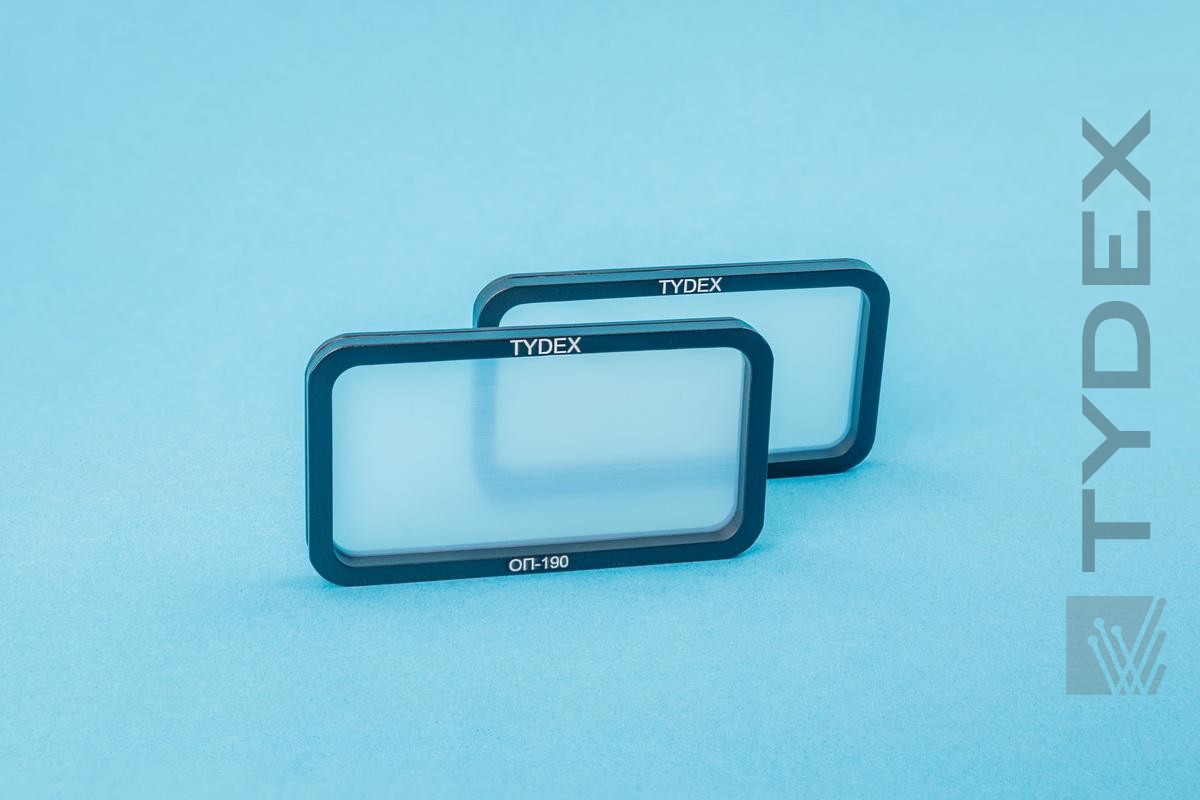

ИК пленки прекрасно подходят для использования в качестве защитных оптических окон, использующихсяся в беспилотных летательных аппаратах (БПЛА), так как они легки и пластичны. БПЛА используются для ИК авиа- и наземной фото- и киносъемки статичных и движущихся объектов, в том числе, групп людей и/или техники, лесных пожаров, нефте- и газопроводов.

Недостатки кристаллических ИК материалов по сравнению с ИК плёнками связаны с высокой стоимостью самих ИК кристаллов и с необходимостью их просветления для устранения высоких потерь на отражение. Показатели преломления использующихся в термографии ИК кристаллов лежат в диапазоне от 2.15 до 4.10, в то время как для данных полимеров он равен 1.53-1.54. Следовательно, ИК плёнки в покрытиях не нуждаются, тогда как нанесение покрытий увеличивает стоимость кристаллических ИК окон. Лёгкость полимерных окон важна для лёгких летательных аппаратов и является их существенным достоинством перед тяжёлыми кристаллами, также как и возможность придавать гибким окнам желаемую форму.

Технические характеристики пленок представлены в таблице ниже:
