ТГц перестраиваемый прецизионный аттенюатор

Скачать статью ТГц перестраиваемый прецизионный аттенюатор (PDF, 1,80 MB)

Для ослабления ТГц излучения мы предлагаем перестраиваемый прецизионный аттенюатор.

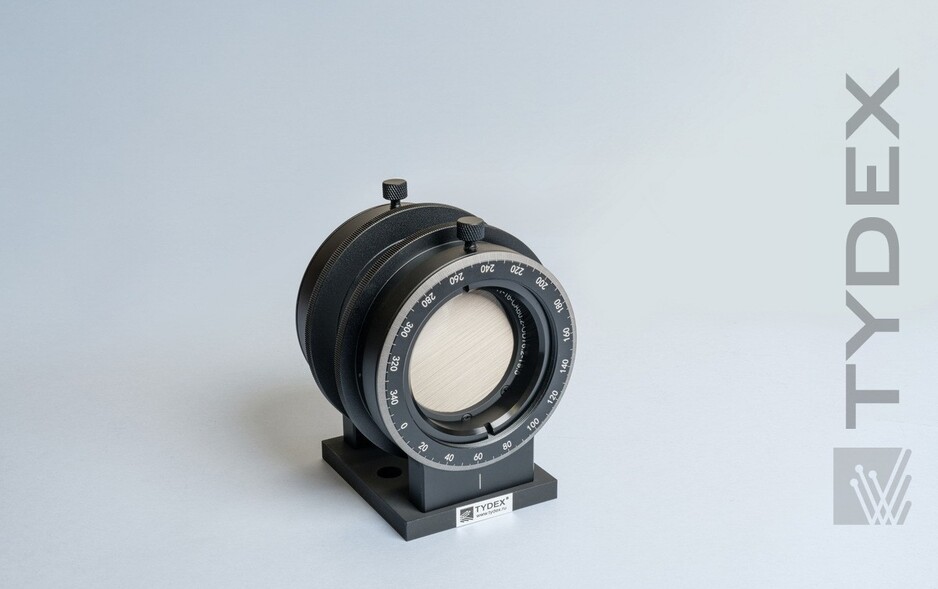

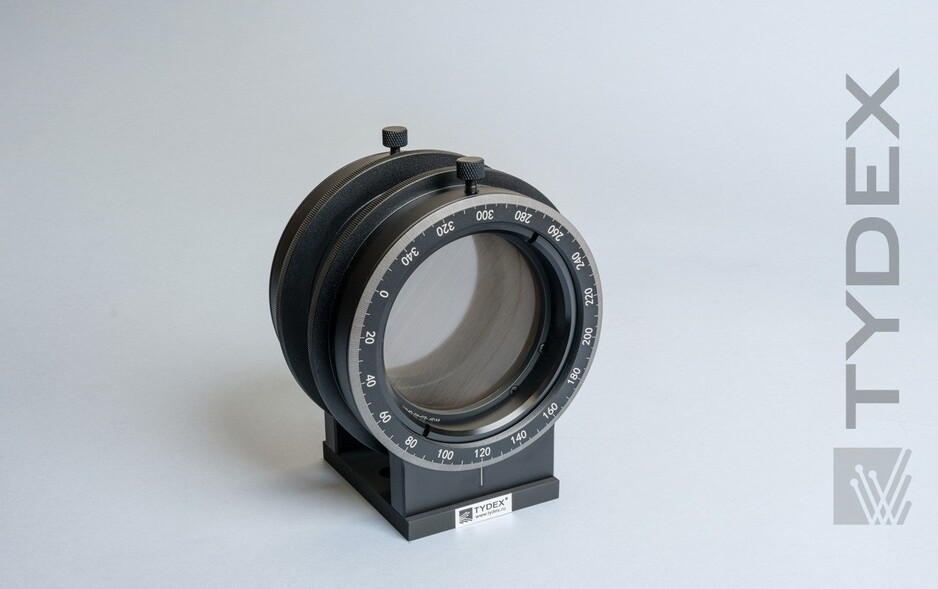

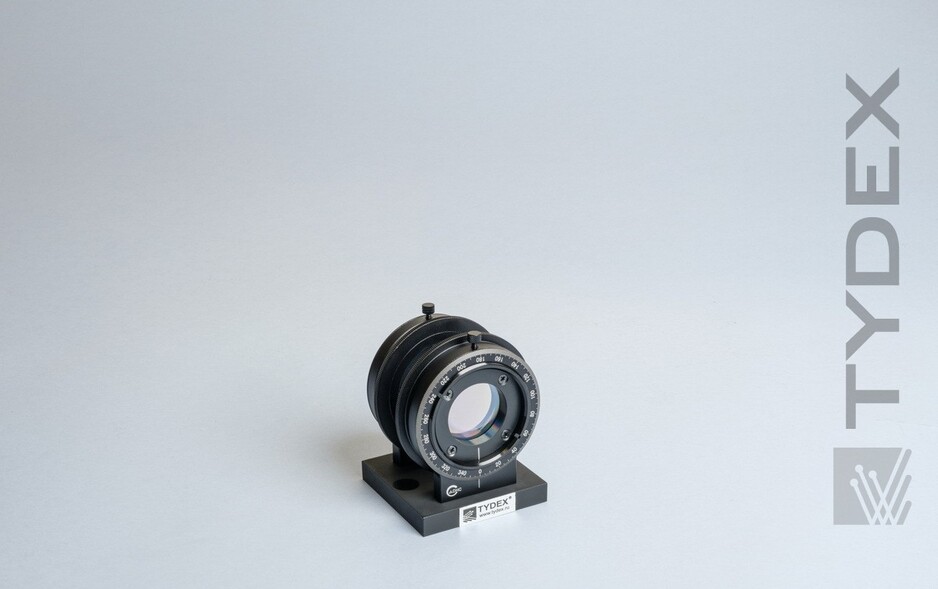

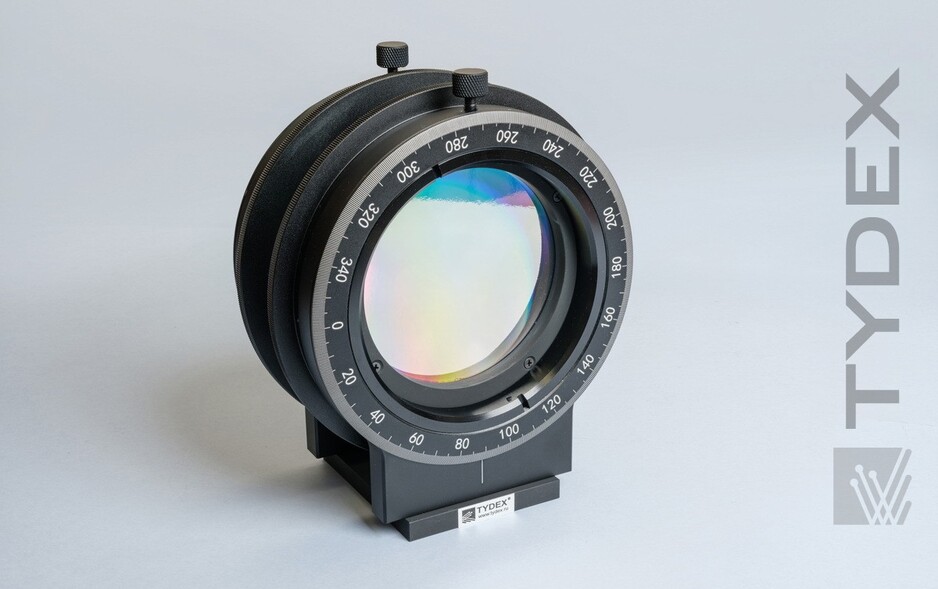

Аттенюатор представляет собой модуль, состоящий из двух одинаковых поляризаторов. Поляризаторы установлены в ротаторы, обеспечивающие вращение на 360 градусов и закрепленные на едином основании. Первый на пути излучения поляризатор называется задающим поляризатором, а второй - анализатором.

Достоинство перестраиваемого прецизионного аттенюатора заключается в возможности плавного изменения и точной установки требуемого ослабления вплоть до 30-40 дБ. В конструкции предусмотрена возможность отклонения плоскости поляризаторов от параллельного расположения для уменьшения эффекта переотражения и интерференции.

Перестраиваемый аттенюатор поставляется вместе с калибровочной кривой, по которой можно определить затухание, вносимое при повороте анализатора на определенный угол относительно задающего поляризатора.

В зависимости от рабочего диапазона длин волн предлагаются следующие типы аттенюаторов:

• а – для длин волн от 600 мкм и более - аттенюатор для микроволнового излучения,
• b – от 150 мкм и более - аттенюатор для ТГц излучения,
• c – от 15 мкм - для ИК-ТГц.

Типичные калибровочные характеристики аттенюаторов показаны на рис. 1 и 2. Кроме того, в комплект входит программа для расчета затухания.

а

b

c

Рис.1. Зависимость пропускания аттенюатора от угла ориентации анализатора относительно задающего поляризатора, измеренная на непрерывном источнике f=140 ГГц (а – аттенюатор для микроволнового излучения, b – для ТГц излучения, c – для ИК-ТГц)

а

b

c

Рис.2. Типичная спектральная калибровочная характеристика аттенюатора для различных углов ориентации анализатора, измеренная на импульсном терагерцовом спектрометре Menlo Systems K-8 (а – аттенюатор для микроволнового излучения, b – для ТГц излучения, c – для ИК-ТГц)

Общая спецификация:

* для линейно поляризованной волны на входе аттенюатора;
** пятно Д 0,5 мм, длина волны 130 мкм, плотность мощности 36 МВт/см² в импульсе длительностью 100 пс, частота повторения импульсов 5.6 МГц. Видимых разрушений при указанных условиях не обнаружено. Измерения были проведены в Институте ядерной физики Сибирского отделения РАН.

ТГц перестраиваемые прецизионные аттенюаторы изготавливаются по запросу.

Для получения котировки заполните, пожалуйста,  Форму запроса.
