Высокоотражающие диэлектрические зеркальные покрытия

Скачать статью "Покрытия" (PDF, 263 KB)

Высокоотражающие зеркальные покрытия состоят из нескольких слоев диэлектрических материалов (т.е. не металлов, которые используются обычно). Они проектируются для достижения максимально возможного отражения, обычно на определенной длине волны. Хотя эти покрытия, как правило, моделируются на угол падения 0 или 45 градусов, они могут быть оптимизированы под почти любой угол.

1.  Лазерные высокоотражающие покрытия

Этот тип многослойных диэлектрических покрытий часто применяется  в лазерах, где требуется малый уровень рассеяния. Типичная величина отражения для S-поляризации больше, чем 99.5 %, а для P-поляризации больше, чем 99%.

Длина волны, нм
Коэффициент
отражения, %
Угол падения,
угл.град.
Тип поляризации
Порог повреждения,
Дж/см2, 10 нс импульс
248
>=99.5
0, 45
S
2
>=99.0
45
P, непол.
266
>=99.5
0, 45
S
2
>=99.0
45
P, непол.
308
>=99.5
0, 45
S
2
>=99.0
45
P, непол.
337
>=99.5
0, 45
S
2.5
>=99.0
45
P, непол.
355
>=99.5
0, 45
S
2.5
>=99.0
45
P, непол.
532
>=99.5
0, 45
S
3.5
>=99.0
45
P, непол.
633
>=99.5
0, 45
S
4
>=99.0
45
P, непол.
1064
>=99.5
0, 45
S
5
>=99.0
45
P, непол.
1550
>=99.5
0, 45
S
3
>=99.0
45
P, непол.
2100
>=99.0
0, 45
S
2.5
>=98.5
45
P, непол.
10600
>99.0
0
S, P, непол.
>1 кВт/см2,
непрерывный режим

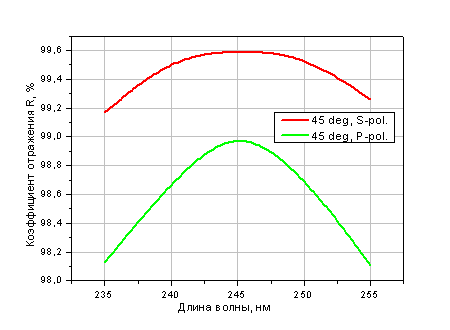

Высокоотражающее покрытие на 248 нм для S- и P-поляризации
Рис. 1-1 Высокоотражающее покрытие на 248 нм для S- и P-поляризации, угол падения 45°.

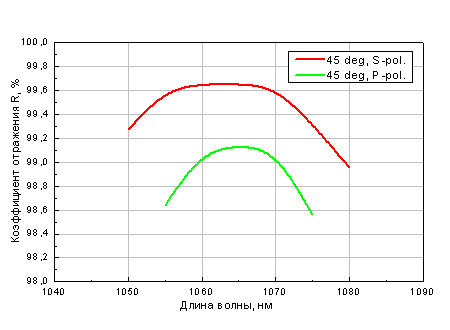

Высокоотражающее покрытие на 1064 нм для S-и P-поляризации
Рис. 1-2 Высокоотражающее покрытие на 1064 нм для S-и P-поляризации, угол падения 45°.

2. Высокоотражающее покрытие на две длины волны

Тидекс достиг значительных успехов в изготовлении двух-волновых отражателей также, как и другой оптики для YAG-лазеров. Это является следствием высокого уровня развития технологии производства YAG-лазеров в России. Наши двух-волновые зеркала на 1064 и 532 нм были испытаны и не в чем не уступали аналогичным продуктам американских и европейских компаний, однако обладают более низкой стоимостью. Столь значительные достижения стали возможны благодаря умению специалистов компании Тидекс, продвинувших электроннолучевые технологии к их пределу.

Длина волны, нм
Коэффициент
отражения, %
Угол падения,
угл.град.
Тип поляризации
Порог повреждения,
Дж/см2, 10 нс импульс
355 and 532
>=99.0 and >=99.5 respectively
0
any
3
532 and 1064
>=99.5 at each wavelength
0
any
4

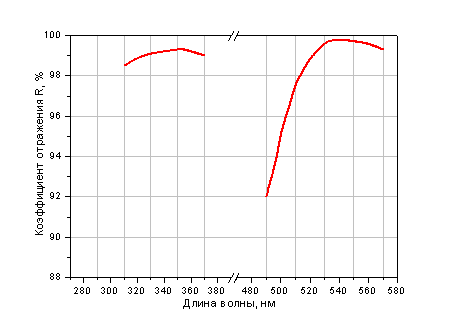

Зависимость отражения от длины волны для высоко-отражающего покрытия
Рис. 2-1 Зависимость отражения от длины волны для высоко-отражающего покрытия.
R>99% на 355 нм  и R>99.5% на 532 нм, угол падения 0°.

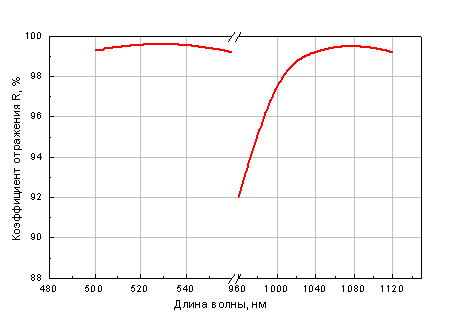

Зависимость отражения от длины волны для высоко-отражающего покрытия
Рис. 2-2 Зависимость отражения от длины волны для высоко-отражающего покрытия.
R>99.5% на 532 нм и 1064 нм, угол падения 0°.

3. Широкополосные высоко-отражающие покрытия

Хотя широкополосные высоко-отражающие покрытия могут быть металлическими или диэлектрическими, ниже представляется диэлектрический вариант. Металлические покрытия представлены в разделе VI.

Диапазон длин волн, нм
Среднее отражение, %
Угол падения,
угл.град.
Порог повреждения,
Дж/см2, 10 нс импульс
260-340
>=99.0
0
2
350-450
>=99.0
0
2
700-900
>=99.0
0
4
900-1100
>=99.0
0
4

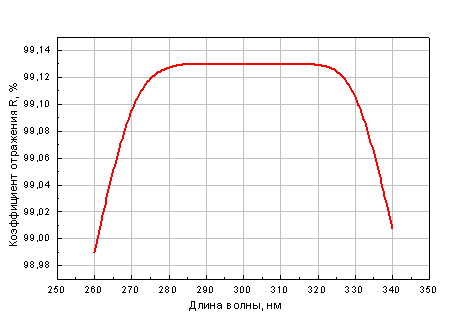

Высоко-отражающее покрытие на диапазон 260-340 нм
Рис.   3-1 Высоко-отражающее покрытие на диапазон 260-340 нм, угол падения 0°.

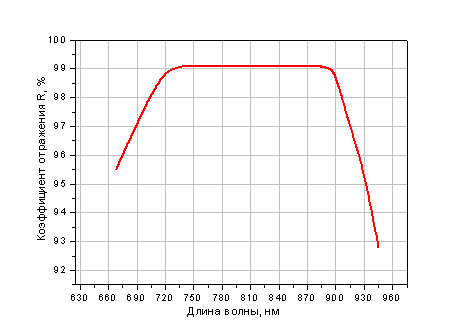

Высоко-отражающее покрытие на диапазон 700-900 нм
Рис.   3-2 Высоко-отражающее покрытие на диапазон 700-900 нм, угол падения 0°.
