ТГц фотопроводящие антенны (1550 нм)

Скачать статью ТГц фотопроводящие антенны (1550 нм) (PDF, 2,041 MB)

Фотопроводящие антенны широко используются для генерации и детектирования как импульсного широкополосного, так и одночастотного непрерывного излучения терагерцового (ТГц) диапазона частот. Эти устройства составляют основу многих систем терагерцовой визуализации и спектроскопии, применяющихся в науке и промышленности.

Антенны PCA-D-50-25-1550 и PCA-D-25-10-1550 производства ООО «ТИДЕКС» образуют идеальную пару антенн, на основе которых можно построить широкополосный терагерцовый спектрометр, способный производить измерения в диапазоне частот f от 0,1 до 1 ТГц (λ от 3000 до 300 микрометров).

Конфигурация типичного импульсного ТГц спектрометра показана на рис. 1. Наши антенны рассчитаны на накачку излучением фемтосекундного лазера в свободном пространстве, либо через оптоволокно. Лазерное излучение должно соответствовать следующим характеристикам: длина волны λ_opt=1550 нм, длительность импульса τ_P=120 фс, средняя мощность на одну антенну P_opt=10 мВт.

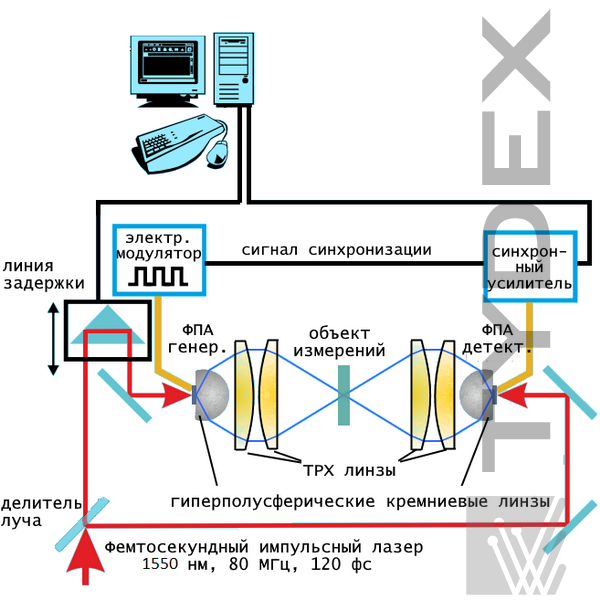

Рис.1. Схема терагерцового спектрометра, собранная на фотопроводящих
антеннах

Комплектация
Антенны могут поставляться в виде чипов, либо смонтированными на стандартную печатную плату или на плату, разработанную нами в соответствие с запросом заказчика. В комплект входит кремниевая гиперполусферическая линза и юстировочный блок (см. рис. 3) под стандартную печатную плату. По требованию заказчика мы можем сделать оптоволоконный вариант исполнения (см. рис. 4). Используется оптоволокно на 1550 нм типа PANDA с коннектором APC. Длина волокна подбирается по требованию заказчика.

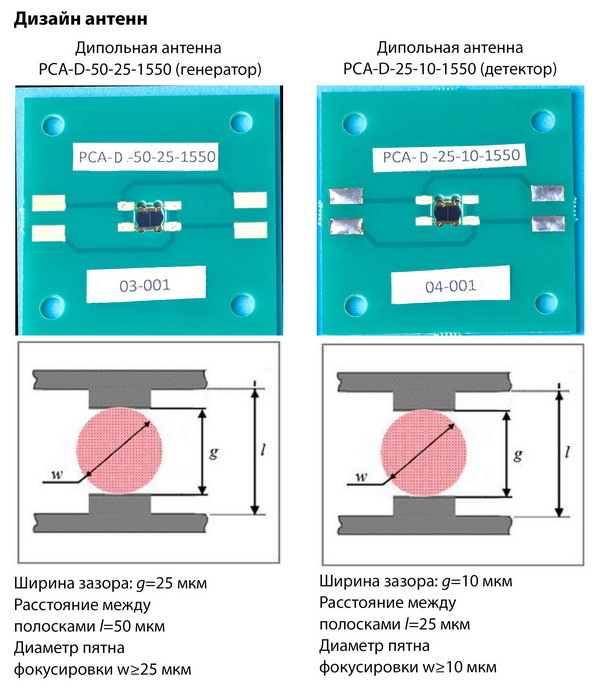

Рис. 2. Фотопроводящая антенна на чипе

Рис. 3. Фотопроводящая антенна, закрепленная в юстировочном блоке

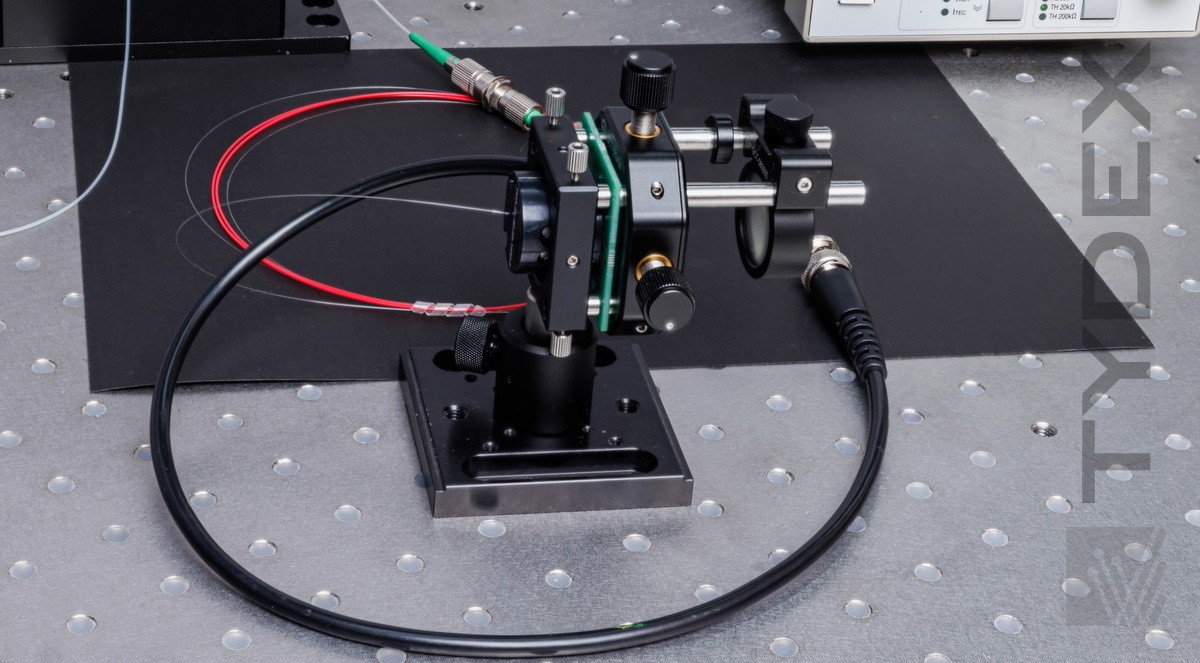

Рис. 4. Фотопроводящая антенна в оптоволоконном исполнении PCA-D-50-25-1550-f

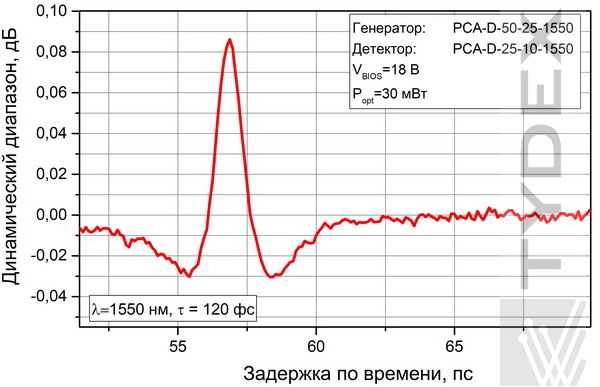

Рис. 5. Волновая форма терагерцового импульса во временной области

Рис. 6. Частотная зависимость динамического диапазона, где уровень 0 дБ соответствует уровню шума, измеренного при установке непрозрачной преграды между генератором и детектором

Основные характеристики антенн:

Для получения котировки заполните, пожалуйста,  Форму запроса.
