ТГц изолятор

Скачать статью "ТГц изолятор" (PDF, 384 KB)



ТГц изолятор

Изолятор ТГц излучения — это невзаимное устройство, которое пропускет излучение только в одном направлении. Мы разработали широкополосный ТГц изолятор на основе магнитооптической среды, которая не требует использования внешнего магнитного поля.

Терагерцовый изолятор состоит из двух специально ориентированных ТГц поляризаторов и магнито-оптической среды, которая вращает плоскость поляризации на 45° в широком диапазоне частот. Устройство действует следующим образом: ТГц излучение, проходя через первый входной поляризатор, преобразуется в линейно-поляризованное. Затем излучение проходит через намагниченный гексаферрит бария-алюминия, и за счет эффекта Фарадея происходит вращение угла плоскости поляризации на 45°. Далее ТГц излучение проходит через выходной поляризатор, ориентированный под 45° относительно входного поляризатора так, чтобы направление поляризации на выходе из гексаферрита совпадало с направлением оси выходного поляризатора. При этом при прохождении ТГц излучения в обратном направлении также происходит вращение угла плоскости поляризации на 45°, и ТГц излучение становится поляризованным в ортогональном направлении к оси входного поляризатора. Так достигается блокировка распространения ТГц излучения в обратном направлении.

Общая спецификация:

Рабочий диапазон частот, ТГц 0,2-0,65
Пропускание в прямом направлении, % не ниже 20
Пропускание в нежелательном направлении, % не более 10
Изоляция, дБ не ниже 20
Апертура, мм 25 (стандартная) или >25 (по запросу)
Геометрические размеры:
Диаметр, мм 60
Длина, мм 35

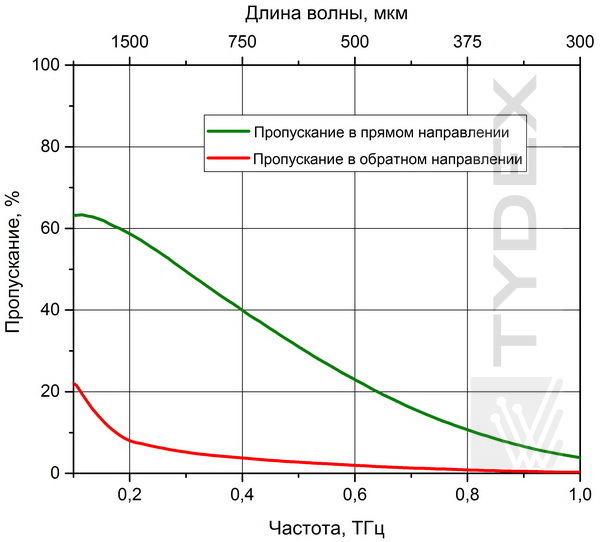

Спектр амплитудного пропускания в прямом и обратном направлении

Рис. 1.Спектр амплитудного пропускания в прямом и обратном направлении.

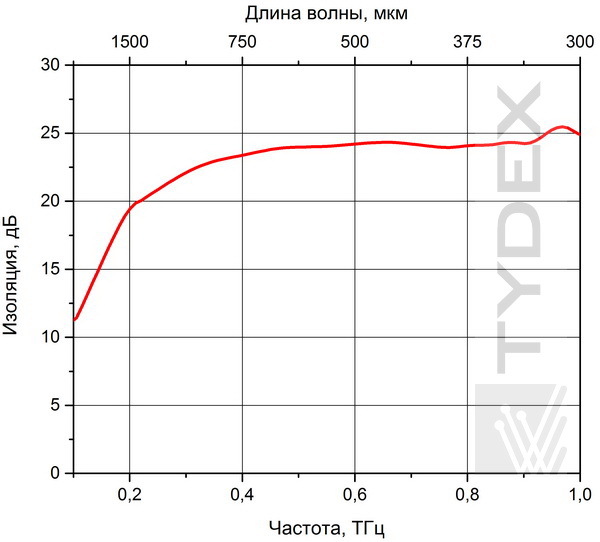

ТГц изолятор (спектр изоляции)

Рис. 2. Спектр изоляции.

ТГц изолятор подходит для защиты источников ТГц излучения, чувствительных к воздействию переотраженного назад излучения. Также, ТГц изолятор позволяет снизить уровень шумов и обеспечить оптическую развязку за счет блокировки излучения, распространяющегося назад.
