Металлические покрытия

Скачать статью "Покрытия" (PDF, 263 KB)

Металлические покрытия используются в приложениях, где необходимо достигать высокой степени отражения в очень широком диапазоне длин волн. Отражение металлических покрытий меньше меняется в зависимости от степени поляризации и угла падения излучения, чем это имеет место для диэлектрических покрытий, но металлические покрытия имеют тенденцию к большим потерям.

Алюминиевые покрытия широко используются благодаря отличному отражению практически во всем оптическом спектре от УФ до ИК. Алюминий - единственный металл, используемый для зеркал в ГУФ диапазоне.

1.  Алюминиевое покрытие с защитой

Алюминий дополнительно покрывается одним диэлектрическим слоем, который защищает мягкий металл от окисления и царапин.

Диапазон длин волн, нм
Среднее отражение, % Порог повреждения,
Дж/см2, 10 нс импульс
0.2-10.0 >90 0,25-0,3

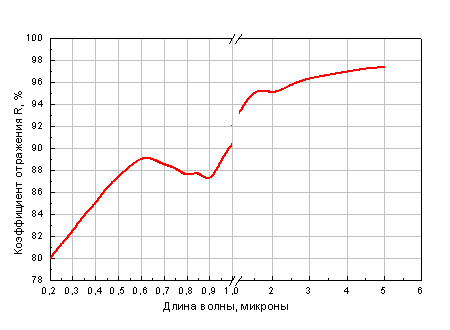

Алюминиевое покрытие с защитой для диапазона 0.2-10 микрон
Рис. 1 Алюминиевое покрытие с защитой для диапазона 0.2-10 микрон.

 2.  Усиленное алюминиевое покрытие

Алюминий дополнительно покрывается несколькими диэлектрическими слоями, увеличивающими отражение металлического покрытия в требуемом поддиапазоне длин волн.

Тип покрытия
Диапазон длин волн, нм Среднее отражение, % Порог повреждения,
Дж/см2, 10 нс импульс
Усиленное в видимой области
400-700 >92 0,25-0,3

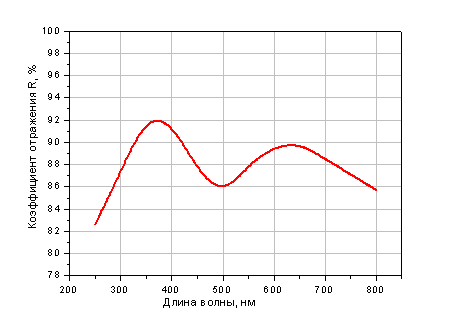

Усиленное в УФ алюминиевое покрытие
Рис. 2-1 Усиленное в УФ алюминиевое покрытие.

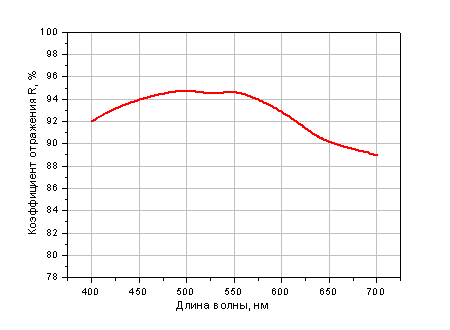

Усиленное в видимой области алюминиевое покрытие
Рис. 2-2 Усиленное в видимой области алюминиевое покрытие.

Серебро предпочтительно в видимом и ближнем ИК диапазонах. Серебряные покрытия имеют более высокий порог повреждения, чем алюминиевые покрытия. Обычно серебро защищается и/или усиливается дополнительными диэлектрическими слоями.

3.  Серебряное покрытие с защитой

Диапазон длин волн,микроны Среднее отражение, % Порог повреждения,
Дж/см2, 50 нс импульс
0.4-10.0 >95 0,25-0,3
0.532 & 0.633 and 10.6 >97 at 0.4-0.7
>= 99.0 at 10.6
0,25-0,3

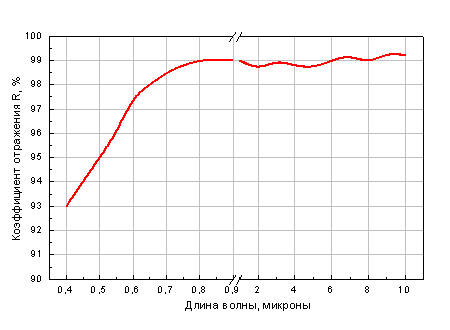

Защищенное серебряное покрытие в диапазоне 400-10000 нм
Рис.  3 Защищенное серебряное покрытие в диапазоне 400-10000 нм.

   4.  Усиленное серебряное покрытие

Тип покрытия Диапазон длин волн, нм
Среднее отражение, % Порог повреждения,
Дж/см2, 50 нс импульс
Усиленное в видимой области 400-700 >97 0,25-0,3
Усиленное в ближнем ИК диапазоне
700-900 >97 0,25-0,3

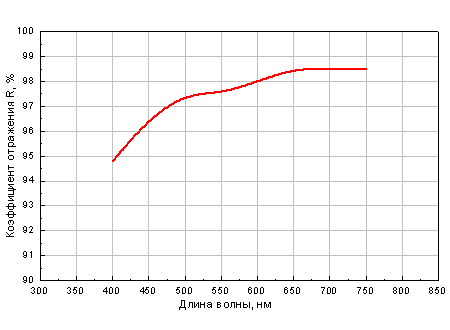

Усиленное в видимой области серебряное покрытие
Рис.  4-1 Усиленное в видимой области серебряное покрытие.

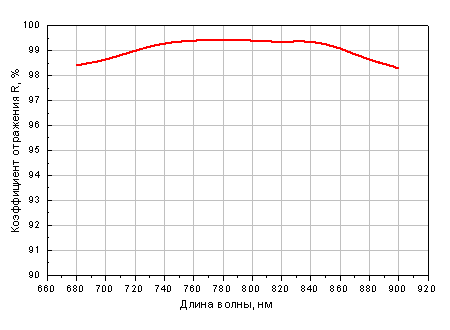

Усиленное в ближней ИК области серебряное покрытие
Рис.  4-2 Усиленное в ближней ИК области серебряное покрытие.

Золотые покрытия используются преимущественно для ближнего, среднего и дальнего инфракрасного диапазонов. Золото начинает хорошо отражать с 600 нм и выше.

 5.  Золотое незащищенное покрытие

Незащищенное золото мягкое и очень легко царапается, но отсутствие защитных слоёв позволяет избежать нежелательной интерференции, которая может искажать результаты измерений, проводимых на спектроскопических приборах, работающих в очень широком диапазоне длин волн.

Подобно алюминию и серебру, золото обычно защищается и/или усиливается добавлением диэлектрических слоев. Заметим, однако, что незащищенное золото имеет слегка большее среднее отражение, чем защищенный металл.

Диапазон длин волн, нм Среднее отражение, % Порог повреждения,
Дж/см2, 50 нс импульс
0.6-10 >98.5 0,25-0,3


6.  Защищенное золотое покрытие

Диапазон длин волн, нм Среднее отражение, % Порог повреждения
0.6-10 >98 0,25-0,3 Дж/см2, 50 нс импульс
 0.532, 0.633, 10.6  >=50 для видимого диапазона
>=99.0 для 10.6 микрон
 1 Дж/см2, 10 нс импульс
2 kВт/cм2, непрерывный режим

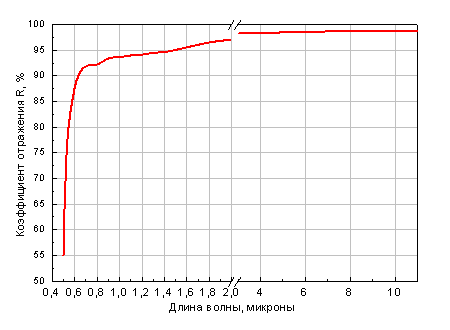

Защищенное золотое покрытие
Рис. 6  Защищенное золотое покрытие.

7.  Усиленное золотое покрытие

Диапазон длин волн, микроны Среднее отражение, % Порог повреждения
0.532, 0.633, 10.6
>70 для видимого диапазона
>=99.2 для 10.6 микрон
1 Дж/см2, 10нс импульс
2 kВт/cм2, непрерывный режим

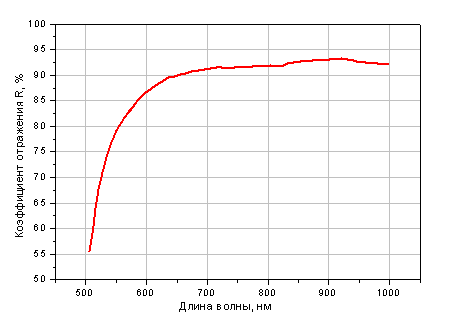

Усиленное золотое покрытие на 532 нм
Рис. 7-1 Усиленное золотое покрытие на 532 нм.

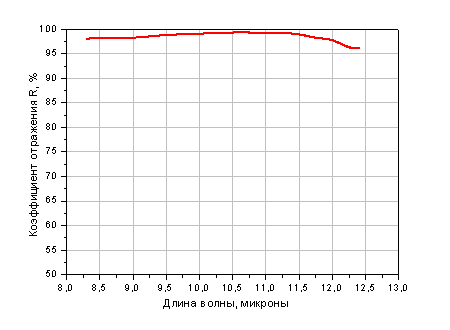

Усиленное золотое покрытие на 10.6 микрона
Рис. 7-2 Усиленное золотое покрытие на 10.6 микрона.

Следующий рисунок обобщает характеристики разных видов металлических покрытий, упомянутых выше.

 Сравнительный график для металлических покрытий
Рис. 7-3 Сравнительный график для металлических покрытий.
